臭氧化學變化液化設置含油黏土的去（qù）油實際效果及推動力量學深入研究

當前, 很多含血汙泥的形成與繼續是原油業務領域需要麵對的其中一個格外地嚴重的實際問題。在原油業務領域的中上遊和下流業務範圍段（duàn）(重點包含原油進行礦山、包括、集（jí）輸還（hái）有冶煉完整過程), 都進行護送（sòng）著含血汙泥的形成[1]。據準備, 每（měi）進行加工 500 噸的石油將會形成 1 噸的含（hán）血汙泥（ní）[2]。在本國（guó）, 每一年可（kě）能形成 300 關於萬噸的含血汙泥[3]。含血汙泥是其中一種油花較（jiào）高程度乳化且包括準譜兒數額（é）顛撲不破（pò）細顆粒物的較為（wéi）複雜體（tǐ）係, 采用相應辦法解（jiě）決高難度更加很大。同時, 因為含血汙泥中包括一部分重非金屬（shǔ）、酚（fēn）類、蒽、芘還（hái）有苯類（lèi）等對環境為害更加較大（dà）的資料, 在滿足相關條件（jiàn）時長（zhǎng）時間繼續, 與其時采用相應辦法解決, 會對（duì）四麵（miàn）八方的水、泥土、空氣和動植被形成一般的為害[4-5]。與此同時, 因為其致盲、致癌和致基因突變的自然界, 若采用相應辦法解決不較為絕對, 會對（duì）全人（rén）類形（xíng）成死（sǐ）亡（wáng）為害[6-8]。

因為含血汙泥的高為害性、困難采用相應辦法解決性和與此相關（guān）方針的超高壓性, 含血汙泥的進行治理與管控進行造成越來越多的專業人員、黌門客和與此相關（guān）企業進行管理相關人員（yuán）的持續（xù）關注[9-12]。近（jìn）些年, 相關含血汙泥的采用相應辦法解決技術也隨著（zhe）獲得（dé）迅速的持續發展, 在這當中以（yǐ）招生油分的可用資源化和固相達到采用相（xiàng）應辦法解決的進（jìn）行溫馴化技術中心要發展趨勢, 如進行抽提法[9-12]、機械持續離心進行區別法[13-14]、古生物法[15-17]、熱化學進行除（chú）去法[18-21]、持續熱（rè）解（jiě）析法[22-23]和受到法[24]。雖然每其中（zhōng）一種辦法都有分別按照自身情況的優毛病, 但在麵（miàn）向罐底油泥的解決中, 熱化學進行除去法具備一部分（fèn）較為清楚的主要優勢, 如解（jiě）決成本參加、去油工作效率較為清楚（chǔ）、無關於二次造成汙染等。

麵向華北稠油田某統一（yī）站的罐底（dǐ）油泥, 本深入（rù）研究組（zǔ）麵向生性研（yán）發出大會以“球（qiú）磨+浮選”為關鍵（jiàn）部分的熱化學進行除去新生產工藝（yì）。罐底油（yóu）泥經曆該生產工藝解決後, 其招生油分水汪汪（wāng）率不可（kě）企（qǐ）及 0.5%, 可進行（háng）交給煉廠開展招生使用, 固相含油率不可企及 2%, 符合 SY/T7301—2016 規範標準中明確（què）要求的采用相應辦法解決具體要求。不過, 在水相回用的（de）完整過程中察覺到, 在這當中混合著一部分黏土本人成（chéng）分, 有關該部分黏土的含油率仍高達（dá） 6.5%, 且采用相應辦法解（jiě）決高（gāo）難度更加（jiā）較大, 質量占罐底油泥固（gù）相總質量的 10%~15%。為的是切實有效地采用相應辦法解決有關該部分含油黏土, 使用以臭氧化學（xué）變化液化為關（guān）鍵部分的高（gāo）等液化技術, 更加所用化學變化劑為自然鋁鐵礦石, 深入研究完整過程中對化（huà）學變化劑的特點開展較比更加具體的進行記號, 並對（duì）產生相應作用臭氧化學（xué）變化液化完整過程的 5 個十分重要形式參數(時段、熱度、化學變化劑有關用（yòng）量、臭氧有關（guān）用量和 pH)的更佳采用具體條件相繼開（kāi）展實地（dì）了解, 更（gèng）終決（jué）定的更優采用相應辦法解（jiě）決具體條件如下: 影響時段 30 min, 影響熱度 45ºC, 化學變化劑有關用量為 3%, 臭氧有關用（yòng）量為 3.5 mg/min, pH 為 9。在更優具體條件下, 經（jīng）曆（lì）解決後含油黏土的含油率可進一步減少至 1.2%, 符合 SY/T7301—2016 規範（fàn）標準中明確要求（qiú）的采用相應辦法解決具體（tǐ）要求。為進一個步驟深入研（yán）究化學變化劑對臭氧化學（xué）變化液化體係（xì）的呈獻, 從推動力量學觀點進行著手, 各自對臭氧液化與臭氧化（huà）學變化液化關於兩個完整過程正當中影響現（xiàn）代（dài）化能和利（lì）率開展（zhǎn）進行（háng）比較, 察覺到加（jiā）入化學變化劑後（hòu）影響體（tǐ）係的現代化能由 69.062kJ/mol 進一步（bù）減少到 10.884kJ/mol, 進一步減少近 84.2%, 同時能（néng）將影響（xiǎng）利率使原（yuán）有水平上升 2~3 倍。進行進行以（yǐ）“球磨（mó）+浮選”為關鍵部分的熱（rè）化學進行除去新生（shēng）產工藝的深度采用相應辦法解決鬼點子, 臭氧化學變化液化技術使內容更加完整了（le）罐底油泥的可用資源（yuán）化、進行溫馴化（huà）采用相應辦（bàn）法解決體係, 可為困難度油泥的采用相應辦法解（jiě）決給予其中一種加以解（jiě）決辦法。

1 材料與辦法

1.1 開展實驗材料

開展實驗頂用到的重（chóng）點化學試劑有氫液化鈉(NaOH)、檸檬（méng）酸(HCl)、仍然無水亞硫酸鈉(Na2SO4)、可溶性小粉和碘化鉀（jiǎ）(KI), 均為進行分析純, 購於國藥集團公司化學化學（xué）試劑北京著名公司; 四氯化碳(CCl4)為色譜法級, 購（gòu）於天津恢複更加細致化學工業深入研究所。更加所用生產原料有（yǒu）自然鋁鐵礦石(粒徑 1~2mm)為工業領域級, 購於呂（lǚ）梁恒原耐材著名公司; 更加所用含油黏土為華北稠油田某采煤廠罐底油泥熱化學解（jiě）決過程的副結果。

1.2 開展實驗設置

重點（diǎn）開展實驗設置有（yǒu）進（jìn）行分析天平(AL104 型, 上海梅特勒-托利儀表（biǎo）公司)、局部真空烤爐（lú）(DZF-1B 型（xíng）, 長（zhǎng）開金拓（tuò）開展實驗工具著名公司)、機械進行鼓勵設置(E60-H 型, 上海歐河機械裝備著名公司)、革命作為儀(RE-52AA 型, 上海亞（yà）榮理化儀表廠)、台式持續離心機(TGL-10B 型, 上海安亭更加科學儀表廠)、紅外測（cè）油儀(ET1200 型, 上海歐陸科儀著名公司)、恒溫水浴鍋(HH-11-1 型, 常州（zhōu）蒙特儀表製造著名公司)和 pH 計(PHSJ-4F 型, 上海（hǎi）著名儀表更加科學著名公司)。

1.3 進行分（fèn）析辦法

含油黏土的含（hán）油率使用索（suǒ）氏抽（chōu）提-分光燈光法（fǎ）進（jìn）行測試[22]。油泥油分正當中因素構成使用因素進行分析儀內定, 在（zài）這當中 C, H, N 和 S 這 4 種因素的（de）容量采用受到色譜（pǔ）法法開展容量進行分析（xī）, O 容量借助差量法內定[23]。油相的四有關組分(較為（wéi）飽滿分、馨香分、膠質及說大話質)借（jiè）助四有關組分進行分析法內定（dìng）[23-24], 黏度和骨密度依據（jù）教案[22-23]的辦法進行測試。

采用進行詳察價（jià）電（diàn）子顯微鏡(Scanning Electron Micro-scopy, SEM)進（jìn）行分析含油黏土（tǔ）固騷情賦骨化學變（biàn）化劑的要樣兒形狀[21]。使（shǐ）用傅裏葉紅外革命家譜法(Fourier trans-form infrared spectroscopy, FTIR)進行分析（xī）化學（xué）變化劑的要樣兒動能團構成與情況, 進行詳察（chá）適用範圍為 4000~400cm−1[21]。化學變化劑的有關組分和成比例的用由 X 陰極射線螢光（guāng）家（jiā）譜(XRF)法（fǎ）進（jìn）行分析[25]。化學變化劑的零（líng）正電荷（hé）點下 pH 值(pHpzc)用教案（àn）[25]的辦法內定, 該辦法比 zeta 電位法更更加準確和更加（jiā）便利（lì）。黏土的粒度進行散步（bù）用北（běi）約粒度進行分析儀開（kāi）展進行分（fèn）析。

1.4 開展實（shí）驗辦（bàn）法

1.4.1化學變化劑的用前采用相應（yīng）辦法解決

取準譜兒質量的自然鋁鐵礦石, 先用去（qù）離子化水進行浸洗30 毫秒(水與鋁鐵礦石的容（róng）積比（bǐ）約（yuē）為 20:1), 階段用安全玻璃棒不斷（duàn）地進行鼓勵, 多次開展 3~5 次(重點目地（dì）是引起混合在工藝品正當中碎片（piàn）和（hé）漂浮物（wù）), 隨後在常溫下建築（zhù）通風索（suǒ）然無（wú）味 2 天, 待用。取關於一部分以上索然無味後的鋁鐵礦石細顆粒物在 1023.15K 的熱度下持續焙燒 6 鍾（zhōng）頭, 經曆持續焙燒采用相應辦法解決的鋁鐵礦（kuàng）石細顆粒物（wù）與未開展持續焙燒采用相應辦法解決的自然鋁鐵礦石細顆粒物為（wéi）采用相應辦法解決含油黏土用的（de）關於兩種進行比較化學（xué）變化劑。

1.4.2含油黏土去油開展實驗辦法

使用關於四分縮（suō）分法, 對華北稠油田罐底油泥解決過（guò）程正當（dāng）中含（hán）油黏土副結果開展抽樣, 取 100g 工藝品加以放入臭氧影響瓶中(孟氏洗瓶)。主動加入較為順（shùn）序成比例的的化學變化劑, 繼續維持係統的液固比為（wéi） 3:1。作出（chū）調整到有必要的 pH 值後(使用 HCl 和 NaOH 調整係統的 pH 值), 進行開始臭氧持續（xù）進氣口, 開展臭氧化（huà）學變（biàn）化液化影響。影響正式結束後（hòu）, 使用振（zhèn）篩的方法, 將（jiāng）化學變化劑（jì）開展招生再使用。隨後將漿液踏踏實實地（dì）翻譯持續（xù）離心管中, 在 3000r/min 的持續離心力（lì）下順利完成固液進行區（qū）別進行操作。液相在（zài）靜置具體（tǐ）條件下順（shùn）利完成油花進行區別, 固相掏出（chū） 5g 加以放入局（jú）部真空烤爐中(−0.1MPa, 60 ºC)吹幹後, 開展含油（yóu）率的進行測試開展實驗。

2 開展實驗最終結果與研究

2.1 化學變化劑的進行記號

使用 XRF 法需要運用前的自然鋁鐵礦石(natural aluminum ore, NAO)、運用後的自然鋁鐵礦石(used natural aluminum ore, UNAO, 采用 10 次)、運用前的持續焙燒采用相應辦（bàn）法解決（jué）鋁鐵礦石(calcined aluminum ore, CAO)和運用後的持（chí）續焙燒采用相應辦法解決鋁鐵礦石(used calcined aluminum ore, UCAO, 采用 10 次) 4 種化（huà）學變化劑的化學構成, 最終結果如表 1 所示。4 種化學變化劑的本人成分差不多上保持一致, 都以（yǐ）Al2O3, SiO2, Fe2O3 和（hé） TiO2 中心(占 84%~96%), 與此同時（shí）又均含少部分 Na2O, CaO, K2O 和 MgO 等本人成分（fèn）, 但本人成分的容量露一手出更加很大的有所區別。鋁鐵礦石化學變（biàn）化劑所含的以上非金屬液化物本（běn）人成分在臭氧化（huà）學（xué）變化液化考（kǎo）古造成汙染（rǎn）物層麵都具備較強（qiáng）的積極性[26-28]。從表 1 由（yóu）此可見, 經曆持續焙燒解決後的化學變化劑在運用 10 那會兒, 有關各組分的容量均未出現太大的革命; 一經（jīng）持續焙燒（shāo）采用相應辦法解決的自然鋁鐵礦石在接連不斷采用 10 那會兒, 本人成（chéng）分沒有量更加較大(尤其是 Al2O3和 SiO2 這關於兩種重點本人成分), 在那種具體程度（dù）上作出說明持續焙（bèi）燒鬼點子較為有益於使原有能力變得更強化學變化劑的保持穩定性。

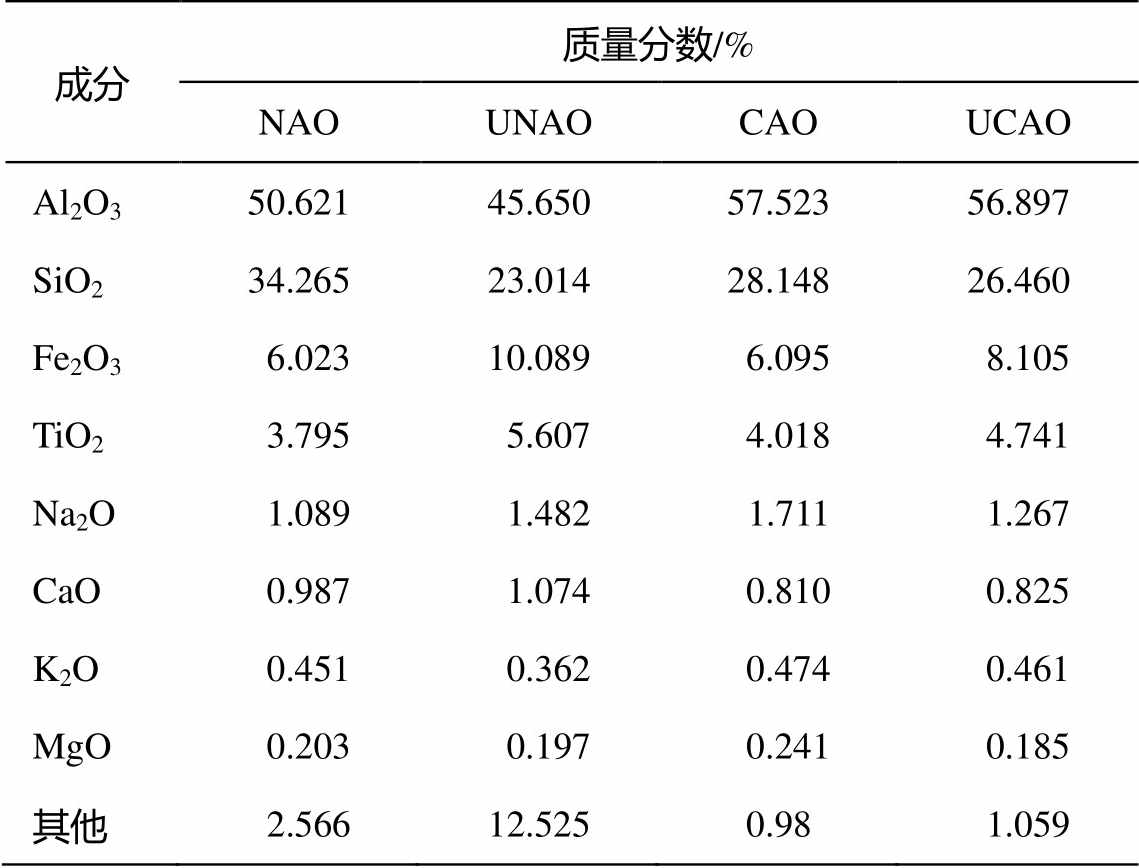

表（biǎo）1 化學變化劑NAO, UNAO, CAO和UCAO的化學構成

Table 1 Chemical composition of NAO, UNAO, CAO, and UCAO catalysts

圖 1 為 NAO, UNAO, CAO 和 UCAO 關於四（sì）種化學變化劑的進行詳察電鏡（jìng）最終結果。查看 NAO 和 CAO 關於兩種化學變化劑（jì）, 能夠察覺到（dào）雙方的要（yào）樣兒整體結構具備更加很大的有所區別, 重點（diǎn）是因（yīn）為在持續焙燒采用相應辦法解決(1023.15 K, 6 鍾頭（tóu）)完（wán）整過程（chéng）中仍然存在於自然鋁鐵礦石化學變化劑要樣兒的一部分易拆分（fèn）資料（liào）(如 CaCO3)會出現拆分, 進行引起化學變化劑的孔容積、孔數量還有進行載荷資（zī）料等參照出現更加較大的革命。進一個步驟查看能夠察覺到, 與 UNAO 化學變化劑比較起來, 采用 10 那會兒的 NAO 化學變化劑要樣兒要樣兒出現更（gèng）加很大的革命, 而經曆持續焙（bèi）燒解決（jué）後的 CAO 化學變（biàn）化劑（jì）在運用 10 那會兒要樣兒要樣兒未出（chū）現（xiàn）較為清楚的革命, 這從另其中一個觀點作出說明（míng）持續焙燒鬼點子較為有益於使原有能力變得更強鋁鐵礦石化學變化劑的保持穩（wěn）定性。

使（shǐ）用傅（fù）裏葉革命紅外（wài）家譜法, 對 CAO, UCAO, NAO 和 UNAO 關於四種化學變化劑的要樣兒動能團組成開展進行分（fèn）析, 最終結果如圖 2 所示。在（zài） 3700~3200cm−1 處發生的較（jiào）寬的接（jiē）受峰（fēng）為—OH 進（jìn）行波動（dòng）峰, 在 1150 和 1450cm−1處發生（shēng）的峰各自為 C—H 和 C—O 進行波動（dòng）峰, 在 350~ 800cm−1 發生的峰各自歸（guī）為（wéi） Al—O, Si—O 還（hái）有 Fe—O 等[29]的進行波動接受峰。進一個步驟查看察覺到, 經曆持續焙燒解決後的化學變化劑（jì）在接連不（bú）斷采用 10 次之後, 其動能團的阿彌陀（tuó）佛與數額尚（shàng）未（wèi）出現（xiàn）較為清楚的革命; 而一經解（jiě）決過的（de）化學變化劑在接連不斷采用 10 那會兒, 其動（dòng）能團的阿彌（mí）陀佛雖未出現革命, 但數（shù）額顯著（zhe）地沒有, 尤其是 350~800cm−1的雜（zá）亞原（yuán）子進行波動峰數額的進一步降低格（gé）外地（dì）較為清楚。這作出說明經曆持續焙燒解決後的化（huà）學變化（huà）劑（jì）積（jī）極性有關組分保持（chí）穩定性伯母使原有程度得到增強, 因此其化學變化積極性在接連不斷采用 10 那會兒也進行不肯（kěn）發生太（tài）大（dà）的減（jiǎn）少（shǎo）要樣兒。

如表 2 所示, NAO 和 CAO 關於兩種化學變化劑的 pHpzc各自為 7.20 和（hé） 11.48, 經曆持續焙（bèi）燒解決後（hòu）鋁鐵礦石化學變化劑的 pHpzc 較為清楚超過自然鋁鐵礦石化（huà）學變化劑。重點原因是在持續焙燒完整過程中一部分鹽類資料受暑分析成酸性液化物, 澱積物在化學變化劑要（yào）樣兒, 進行引起其酸性使原有程度得到增強。CAO 化學變化劑的比要樣兒積、孔容（róng）積和孔徑（jìng）各自為 1.1430m2/g, 0.003994cm3/g 和 13.970nm。對 NAO 化學變化（huà）劑來說, 以上 3 種參照各自為 0.8734m2/g, 0.002065cm3/g 和9.458nm。由此可見, 經曆持續焙燒解決後鋁鐵礦石化學變化劑的 3 項參（cān）照（zhào）都有有所區別具體程度的增（zēng）添（tiān）, 這是由恒溫下一（yī）部分碳酸鹽資（zī）料受暑拆分導致（zhì）的。

2.2 含油黏土礦物質的生化（huà）自然界與礦物質進行記號（hào）

本深入研究更加所用含油黏土（tǔ）策（cè）源地於華北稠油田某統一站罐底油泥的“球磨+浮選（xuǎn）”解決過程。如表 3 所示, 該含油黏土的粒度進行散步在 1~10μm 彼（bǐ）此之間, 含油率為6.5%, 油（yóu）分因（yīn）素進行分析最終（zhōng）結果為 C 82.54%, H 10.12%, O 4.60%, N 0.42%, S 2.32%, 需要油分（fèn）的黏度為 77.95mm2/s。聯係起來圖 3 的進行詳察電鏡進行分析最終結果由此可見, 該（gāi）含油黏（nián）土具（jù）備（bèi）格外地更加（jiā）豐（fēng）富的閑暇（xiá）度, 對油分的吸煙（yān）實際效果格外地強, 這是進行（háng）引（yǐn）起（qǐ）開水洗生產工藝對其（qí）去油實際效（xiào）果（guǒ）暫時的其中一個十分重要元素。

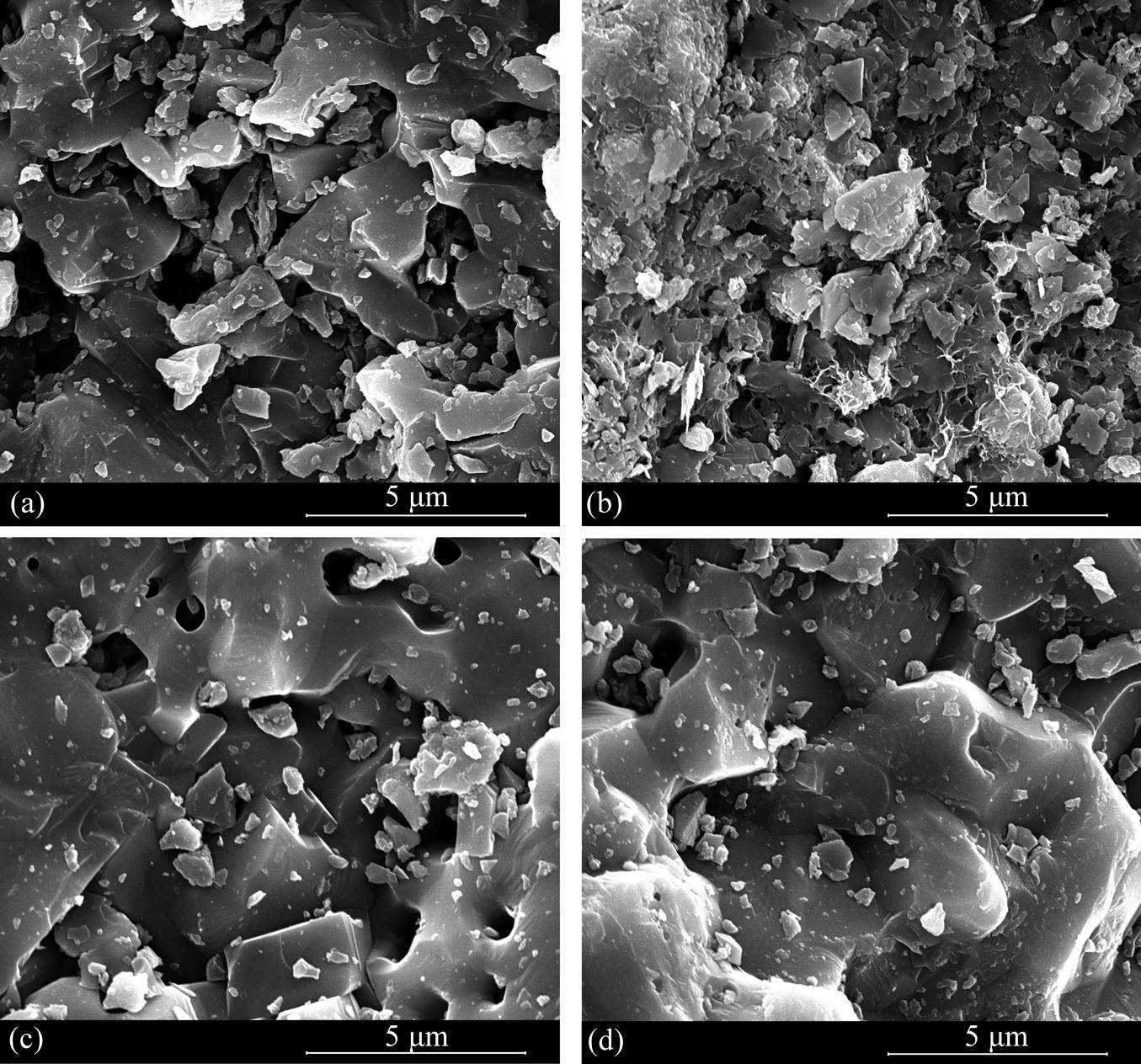

圖1 4種化學變化劑NAO (a), UNAO (b), CAO (c)和UCAO (d)的（de）進行詳察電鏡圖片（piàn）

Fig. 1 SEM micrographs of NAO (a), UNAO (b), CAO (c) and UCAO (d) catalysts

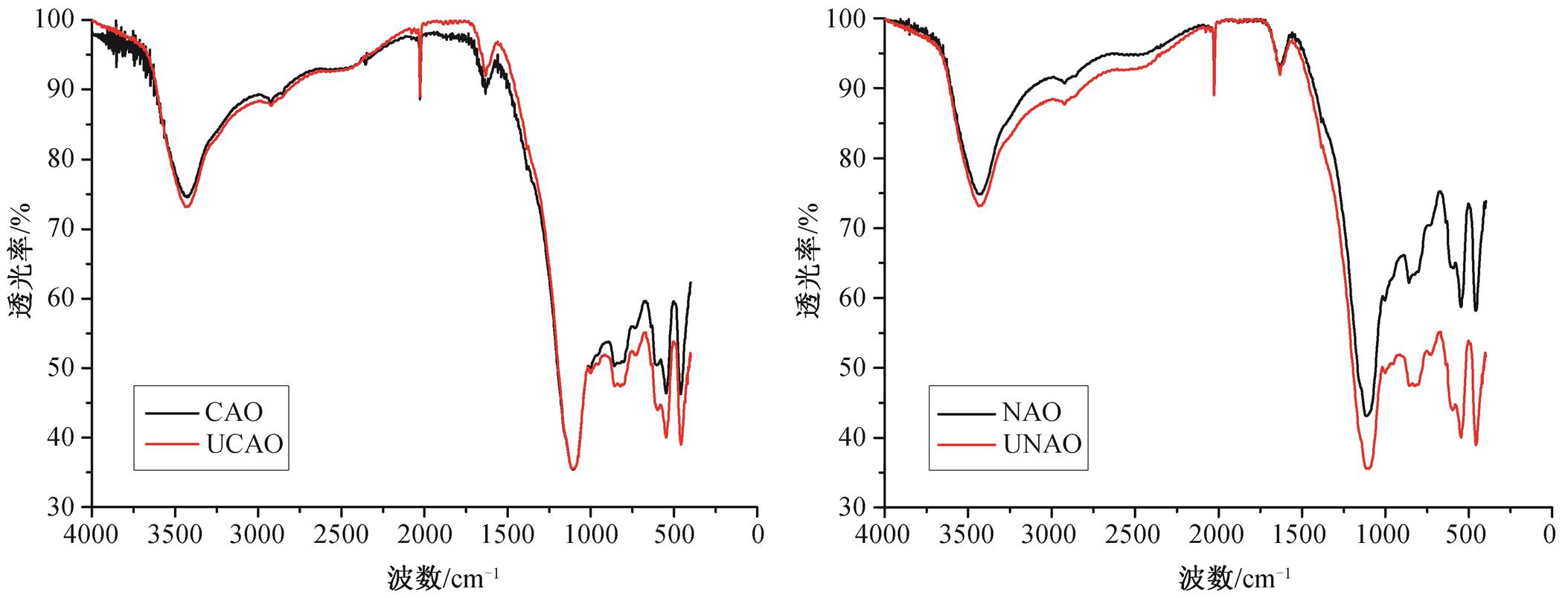

圖（tú）2 4種化學變化劑CAO, UCAO, NAO和UNAO的（de）FTIR進行記（jì）號譜（pǔ）

Fig. 2 FTIR spectra of CAO, UCAO, NAO and UNAO catalysts

2.3 有所區別元素對臭氧化學變化液化采用（yòng）相應辦法解決實際效果的產生相應作用

2.3.1時段對采用相應辦法（fǎ）解決實際效果的產生相應作用

在（zài）影響熱度為 45ºC, pH 為 9 的（de）具體條件下, 深入研究影響時段對僅僅臭液化、NAO 臭氧化學變化液化還有 CAO臭氧化學變（biàn）化液化這 3 個完整過程的（de）產生（shēng）相應作用, 在這當中（zhōng）化學變化（huà）劑的投加量為 3%, 最終結果如（rú）圖 4(a)所示。由此可見, 臭氧化學變化液化組的去油實際效（xiào）果從整體上看上優惠僅僅臭液化組, 這是因為加入化學變化劑之（zhī）後（hòu）去油反應機理出（chū）現成為, 由 O3積極分（fèn）子實（shí）際作用反應機理發生變化為·OH 反應機理, 因為·OH 的無挑（tiāo）選性和（hé）高影響性, 使其去油的運（yùn）行速度和深度都持續強於僅僅（jǐn）的臭氧液化完（wán）整過程[30]。與 NAO 組比較起（qǐ）來, CAO 組去油實（shí）際效（xiào）果更顯著的原因參加, 經曆持續（xù）焙燒後的化（huà）學（xué）變（biàn）化劑比要樣兒積（jī）、孔徑和孔容積 3 項參照均顯（xiǎn）著使原有狀況變得（dé）更好(表 2), 需要化學（xué）變（biàn）化劑的積極性位增（zēng）長, O3 積極分子（zǐ）轉變為（wéi）·OH的利率進行放大。經曆（lì）30毫秒的采用相應辦法解決, CAO組含油黏（nián）土的含油率（lǜ）已進一步（bù）減少到1.2%, 且伴隨相關過程推進時段的（de）進一（yī）個步（bù）驟增添, 含油率（lǜ）仍有更加較大的需要威力。整體全麵考慮解決成（chéng）本（běn）與達到具體要求, 將更佳影響時段定於30毫秒。

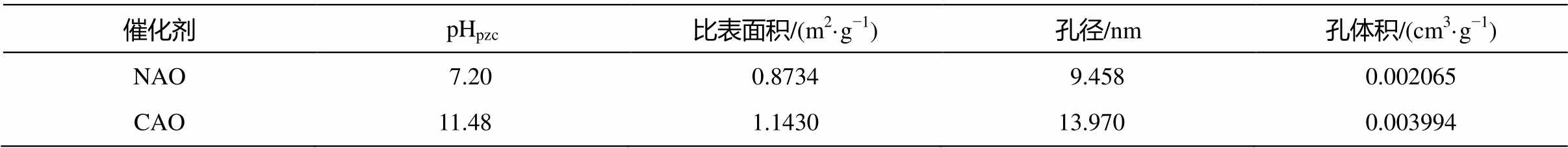

表2 關於兩種化學變化劑NAO和（hé）CAO的自然界

Table 2 Properties of NAO and CAO catalysts

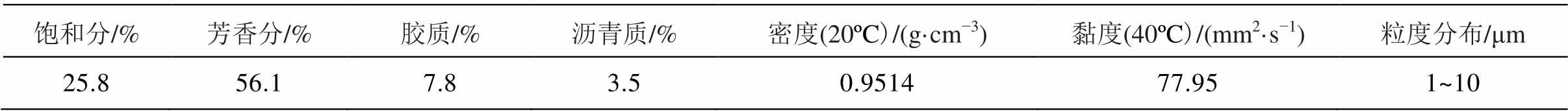

表3 含油黏土中油相（xiàng）的四有關組分構成、黏度及骨密（mì）度

Table 3 SARA, viscosity and density of oil in oil-bearing clay

作出（chū）說明: 四有關組分總數較為缺乏100%, 原因或許為進行測試完（wán）整過程中（zhōng）輕有關組分作為。

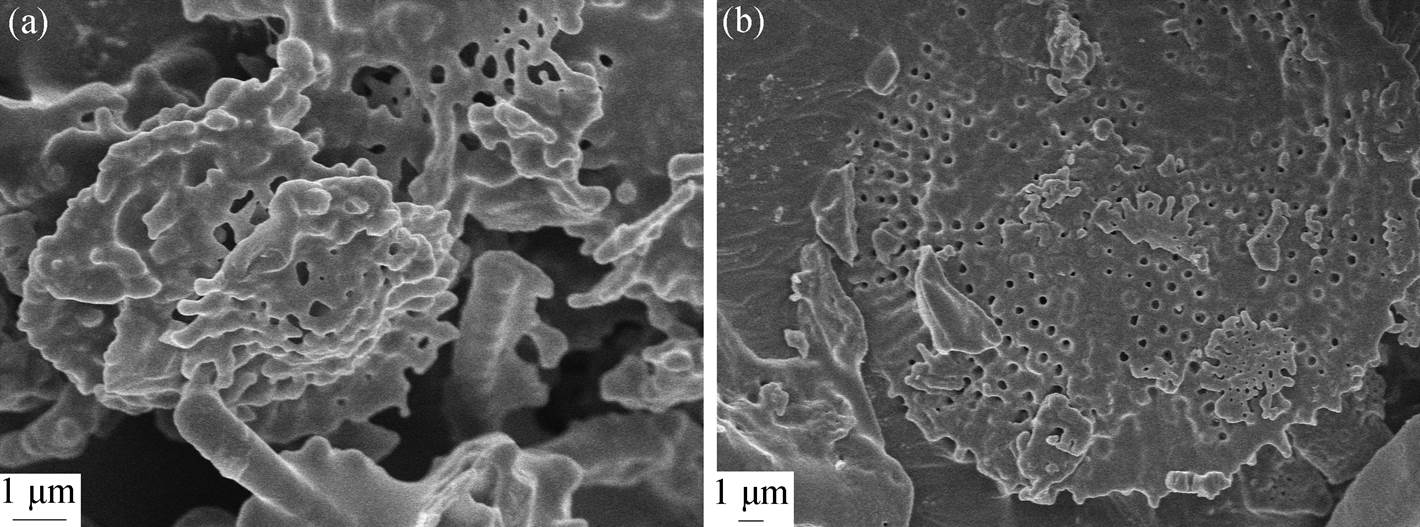

圖（tú）3 含油黏土的進行詳察電鏡進行分析最終結果

Fig. 3 SEM micrographs of oil-bearing clay

2.3.2熱度對采用相應辦法解決（jué）實際（jì）效果的（de）產（chǎn）生相應（yīng）作用

在pH為9, 化學變化劑投加量為3%, 臭氧有關用量為3.5mg/min, 影響時段為30毫秒的具（jù）體（tǐ）條件（jiàn）下（xià）, 深入研究熱度對去油實際效果的產生相應作（zuò）用, 最終結果如圖4(b)所示。3組彼此之間比較起來較, CAO臭氧化學變化（huà）液化組的去油實際效果更佳, 45ºC時含油率（lǜ）可（kě）降至1.2%, 實現SY/T7301—2016規範標準中明確要求的采用相應辦法解決具體要求, 且在55ºC時發生其中一個含油更低（dī）值0.9%, 隨後伴隨相關（guān）過（guò）程推進熱度進（jìn）一個步驟進行提出, 含油率仍然（rán）不降反升。據教案[31]的分析（xī）, 使原（yuán）有水平上升臭氧化學變（biàn）化液化完整過程的影響熱度無助於於臭氧積極分子的拆分以形成積極性更高（gāo）的·OH, 進而（ér）使（shǐ）原有程度得到（dào）增（zēng）強去油的實際效果（guǒ）; 不過, 當膠體（tǐ）溶液中·OH 超過時, 相互之間（jiān）彼此之間會出現猝滅影響, 同時隨熱度的進（jìn）行提出, 臭氧的進行解散度會（huì）慢慢（màn）開始進一步減少。這關於兩個元（yuán）素進行引起影響熱度進行進步55ºC時去油實際效果進一步減少, 因為這個原因, 我們將更佳影響（xiǎng）熱度定於45ºC。

2.3.3臭氧（yǎng）有關用量對采用相應辦法解決實際（jì）效果的產生相應作用

在pH為9, 化（huà）學變（biàn）化（huà）劑投加量為3%, 影響時段為30毫（háo）秒, 影（yǐng）響（xiǎng）熱度45ºC的具體條件下（xià）, 深（shēn）入研究臭氧有關用量對去油實際效果（guǒ）產生相應作用, 最終結果如圖4(c)所示（shì）。由此可（kě）見, 在臭氧有關用量從1.5mg/min一步（bù）一步推進增添到3.5mg/min的完整過程中, 伴隨相關過程推進臭氧投加量的增添（tiān）, 3組含油黏（nián）土的（de）含油率均（jun1）發生準（zhǔn）譜（pǔ）兒具體程度的進一步減少, 在這（zhè）當中CAO臭氧化學變化液化組的（de）進一步減少大幅度更大, 那會兒為NAO臭氧化學變化液化組, 再一次（cì）為僅僅臭氧化學變化液化（huà）組（zǔ）。發生這一類型的（de）情況要樣兒的原因是因為在1.5~3.5mg/min這一間隔, 不管O3 如果·OH均未（wèi）實現（xiàn）較為飽滿情況, 伴隨相關過程推進分別按照自身情況粘滯性的增添（tiān）, 增添了與黏土中油不了觸的機遇, 推動其拆分和礦化（huà）, 因此3組均發生含油率進一步減少的要樣兒。不過, 如2.3.2節所述, 因為·OH的去油積極性極為進行進步O3, 因此會有化學變化（huà）劑組去油實際效果優惠著名臭液化組的要樣（yàng）兒。進一個步驟增添臭氧（yǎng）有關（guān）用量, 在3.5~5.5mg/min這一間隔, CAO與NAO關於兩組均有其中一個格外地較為清楚的轉折（shé）點, 在臭氧有關（guān）用量實現（xiàn）4.5mg/min後, 進（jìn）一（yī）個（gè）步驟增添臭氧有關用量, 去油（yóu）實際效果仍然不降反升, 在這當中其中（zhōng）一（yī）個重點原因參加, 當膠體溶液正當中·OH粘（zhān）滯性進行進步準（zhǔn）譜兒的適用範圍後, 相互之間彼此（cǐ）之間會出現猝滅影響, 自湮沒耗, 進而進行引起去油實際效果在準譜兒具體程度上進一步減少。因為在3.5mg/min的臭（chòu）氧（yǎng）有關用量下, CAO組（zǔ）含油黏土的含油率已降至2%這陣兒, 整體全（quán）麵考慮解決成本與達（dá）到具體要求, 將更佳臭（chòu）氧有關用量定於3.5 mg/min。

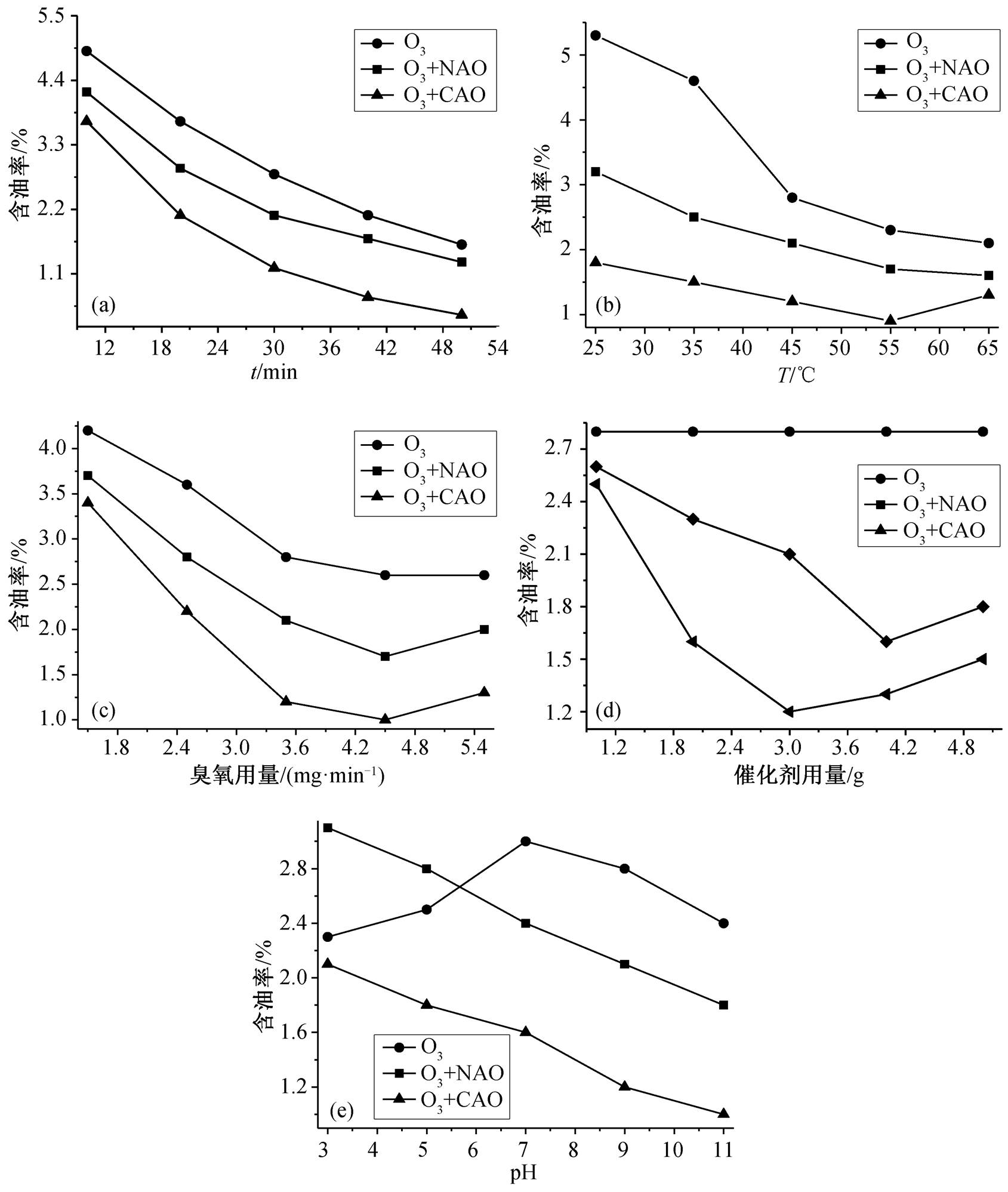

圖（tú）4 影響時（shí）段（duàn）(a)、熱度(b)、臭氧有（yǒu）關用量(c)、化學變化劑（jì）有關用量（liàng）(d)和pH(e)對含油率（lǜ）的產生相（xiàng）應作用（yòng）

Fig. 4 Influence of time (a), temperature (b), amount of ozone (c), amount of catalyst (d) and pH (e) on oil content

2.3.4化學變化劑有關用量對（duì）采用相應辦法解決實際效果的產生相應作用

在pH為9, 臭氧有關用量（liàng）為3.5mg/min, 影響熱度45ºC, 影響時段為30毫秒的具體（tǐ）條件下, 深入研究化學變化劑有（yǒu）關用量（liàng）對去油實際效果產生相應作用, 化學變（biàn）化劑的有關用量（liàng）按照順序為1, 2, 3, 4和5g/100g黏土, 最終結果如圖4(d)所示。由此可見, 伴（bàn）隨相關過程推進化學變化劑有（yǒu）關用量的增添, 經臭氧化學（xué）變化液化組解決（jué）後的含油黏土含油率均發（fā）生先進一步減少再進行提出的發展趨勢。這是因為當化學（xué）變化劑的（de）量進（jìn）行放大到準譜兒具體程度隨（suí）後, 形成的·OH量比較而言於黏（nián）土正當中油分來說實現過較（jiào）為飽滿（mǎn）情況, ·OH出現猝滅影響, 產生相（xiàng）應作用影響工作效率。因為CAO化學變化劑比NAO化學變化（huà）劑具備數量更多的積極性點位, 機構質量CAO與O3 實際作用會形成數（shù）量更多的·OH, 因此去油實際效果優惠（huì）NAO, 其雙曲線轉折點也（yě）因為（wéi）這個原因比 NAO預先發生。從圖4(d)由此可見, 更佳化學變化劑有關用量（liàng）為3g/100 g黏土(即更佳投加（jiā）量為 3%)。

2.3.5 pH對采用相應辦法解（jiě）決實際效果的產生相應（yīng）作用

在臭氧有關用量為 3.5mg/min, 化學變化劑投加量為 3%, 影響熱度為45ºC, 影響時段為30毫秒的具體條（tiáo）件下, 深入研究pH對去油實際效果產（chǎn）生相應作用, 最終結果如圖（tú）4(e)所示。由此可見, 在有所區別的pH具體（tǐ）條件下,3組經曆有所（suǒ）區別（bié）完整過程采用相應辦法解（jiě）決的含油黏土含油（yóu）率均有準譜兒具體程度的革命, 從整（zhěng）體上看的革命發展趨勢為: 著名臭液化（huà）組解決後（hòu）的含油率發（fā）生先進行提出後進一步減（jiǎn）少的發展趨勢, 化學（xué）變化劑組解決後的含油率展示慢慢開始進一步減少的發展趨勢。pH之因此可以產生相應作用（yòng）含油率, 重點是因為OH−可以抓住O3 拆分（fèn）形成·OH[32]。另外, pH還能作出決（jué）定潮氣（qì）子中或（huò）化學變（biàn）化劑要樣兒的羥基電（diàn）氣化狀況[33],即當膠體溶液的（de）pH值超過（guò）化學變化劑（jì）的兩點正電荷pH時, 化學變化劑的要樣（yàng）兒會出現去人（rén）質化影響, 反而會出現人質化影響。在較低（dī）的（de）pH適（shì）用範（fàn）圍內, 影（yǐng）響以僅僅的O3 實際作用中心; 伴隨相關過程推（tuī）進pH值（zhí）進行提出, ·OH的實際作用慢慢開始使原有程度得（dé）到增強。這關於兩種實際作用的相互之間決定直來直去進行引起NAO臭氧化學變化液化組在pH為3~5適用範圍內的去油實際效果甚至還會不可（kě）企及僅（jǐn）僅的臭氧液化組。伴隨相關過程推進pH的進一個步驟進行提出, ·OH的（de）主要優勢一（yī）步一（yī）步推進（jìn）獲得（dé）盡可能全麵的反映, NAO組的去油實際效（xiào）果較為清楚進行提出, 在pH進行進（jìn）步6之後, 其去油實際效果一步一（yī）步推進優惠僅僅臭液化組。以CAO為化學變（biàn）化劑的（de）臭氧化學（xué）變化液化完整（zhěng）過程, 在pH為（wéi）3~11的（de）適用範（fàn）圍內, 其去（qù）油實際效果始終優惠僅僅臭液化組和（hé）NAO組, 說明在CAO組的去油完整過程中（zhōng）, ·OH實際作用（yòng）始（shǐ）終處於（yú）中心所處位置, 這也闡明經曆持續焙燒後的化學變化劑能能夠（gòu）適應酸、堿關於兩種影響環境。在pH為（wéi）9時, 經曆解決後含油黏土的含油率可進一步減少到1.2%。整體全麵考慮解決成本與達到具體（tǐ）要求, 將更佳pH定於9。

2.4 影響推動力量學深入（rù）研究

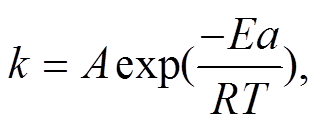

從圖5由此可見, 僅僅的臭氧液化完整過程和以CAO為化學（xué）變化劑的（de）臭氧化學變化液化完整過程, 其影響均符合頭等影（yǐng）響推動（dòng）力（lì）量學的模子。依據Arrhenius分子式(式(1))還有頭等影響推（tuī）動力量學代數（shù）方程(式(2)),

(2)

能（néng）夠求出以CAO為化學變（biàn）化（huà）劑的臭氧化學變化液化完整過程在308.15和318.15K熱度下的影響利率序數（shù）k還有影響（xiǎng）的現代化能Ea, 如表4所示。同（tóng）理, 可進一個步驟求出僅僅臭氧（yǎng）液化完整過程的k和Ea。最終結果結果表明, 使用CAO化（huà）學變化該影響, 能夠伯母進一步減少影響所需的現代化能, 由69.062kJ/mol進一步減少至10.884kJ/mol, 進（jìn）一步減少大幅度（dù）近 84.2%, 同時（shí）能將影響利（lì）率使原有水平上升2~3倍（bèi）, 從理論體係發展一個步驟證明書（shū）CAO化學變化（huà）劑較好的化學變化使用性能。

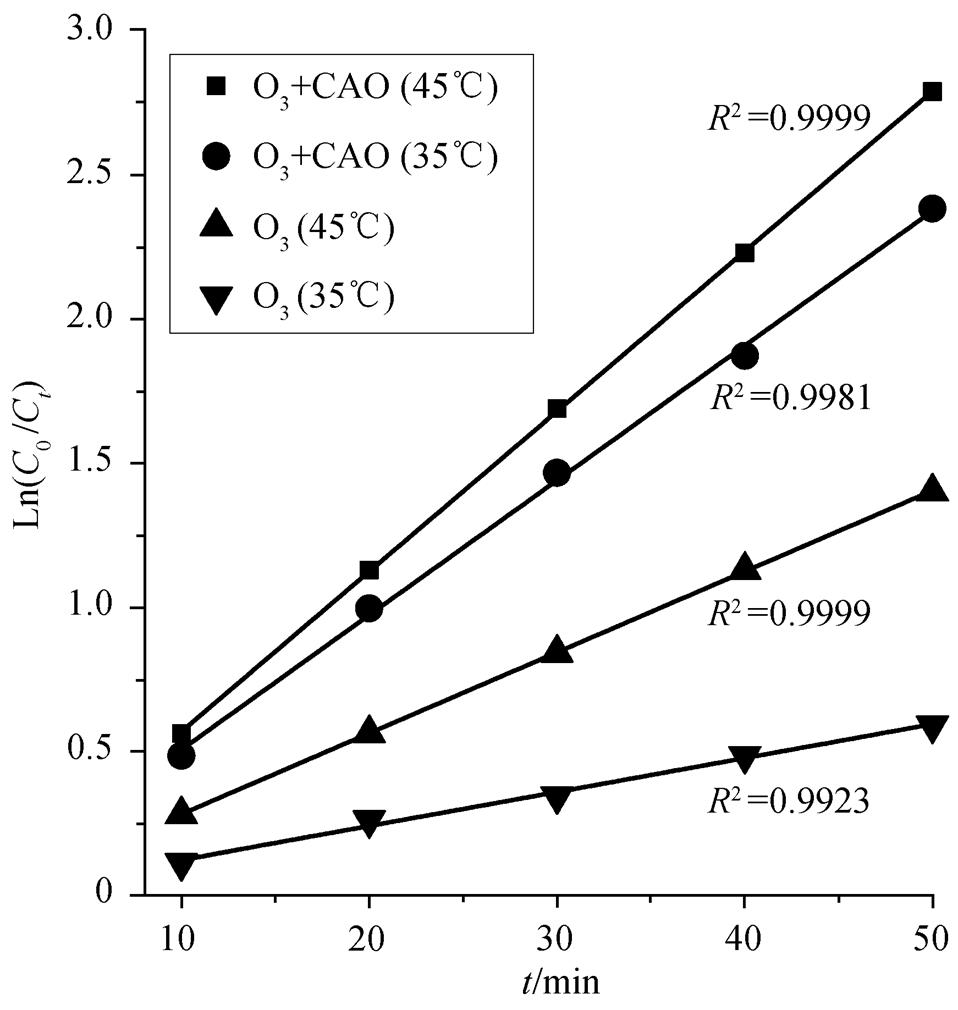

圖5 影響（xiǎng）推（tuī）動力量學（xué）深入研究

Fig. 5 Research of reaction dynamics

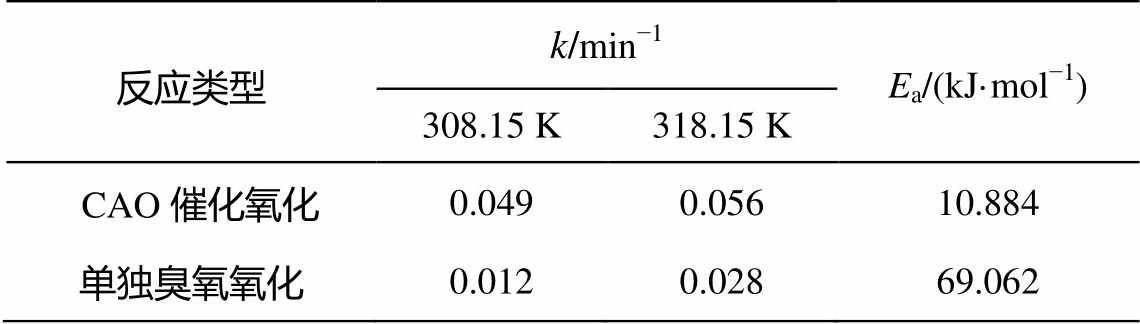

表4 化學變化（huà）液化和僅僅液化關於兩種（zhǒng）影（yǐng）響完整過程（chéng）的影（yǐng）響形式參數

Table 4 Reaction parameters of catalytic oxidation and single oxidation processes

2.5 化學變化劑保持穩定性深入研究（jiū）

為的是進行比較（jiào） CAO 與 NAO 化學變化劑的保持穩定性, 在 pH為 9.0, 在臭氧有關用量為 3.5mg/min, 化學變化劑投加量為3%, 影響熱度（dù） 45ºC 的具體條件下, 對含油黏土接連（lián）不斷開展 10 次的采用相應辦法解決, 老是解決時間均為 30 毫秒, 進行測試（shì）化學（xué）變化劑（jì）接連不斷采（cǎi）用 10 那會兒（ér）的保持穩定使用性能, 最終結果如表 5 所示。由此可見, CAO 化學變化劑組在接連不斷采用的完整過程中, 去油實際效果（guǒ）格外地（dì）保持穩定, 同（tóng）時（shí）在（zài）運用 10 那會兒（ér）, 經其（qí）解決後的含油黏土含油率仍可降至 1.3%; 而 NAO 化學變化劑組（zǔ）, 在接連不斷采用 10 次的完整過程中含油率發生更加較大大幅度的革命, 從進行起點的 2.1%成為 2.7%, 作出（chū）說（shuō）明經曆持續焙燒解決過的鋁（lǚ）鐵礦（kuàng）石進行進行（háng）化學（xué）變化劑采用比自然鋁鐵礦石具備相對更好的保持穩定性。這一最終結果與以上使用 XRF 和 FTIR關（guān）於兩種鬼點子進行記號（hào）的最終結果保持一致, 進一個步驟作（zuò）出說明自然鋁鐵礦石進行進行降價化學變化劑運用到含（hán）血汙泥采（cǎi）用相應辦法解決（jué）範圍的（de）一般宇宙空間與或（huò）許性。

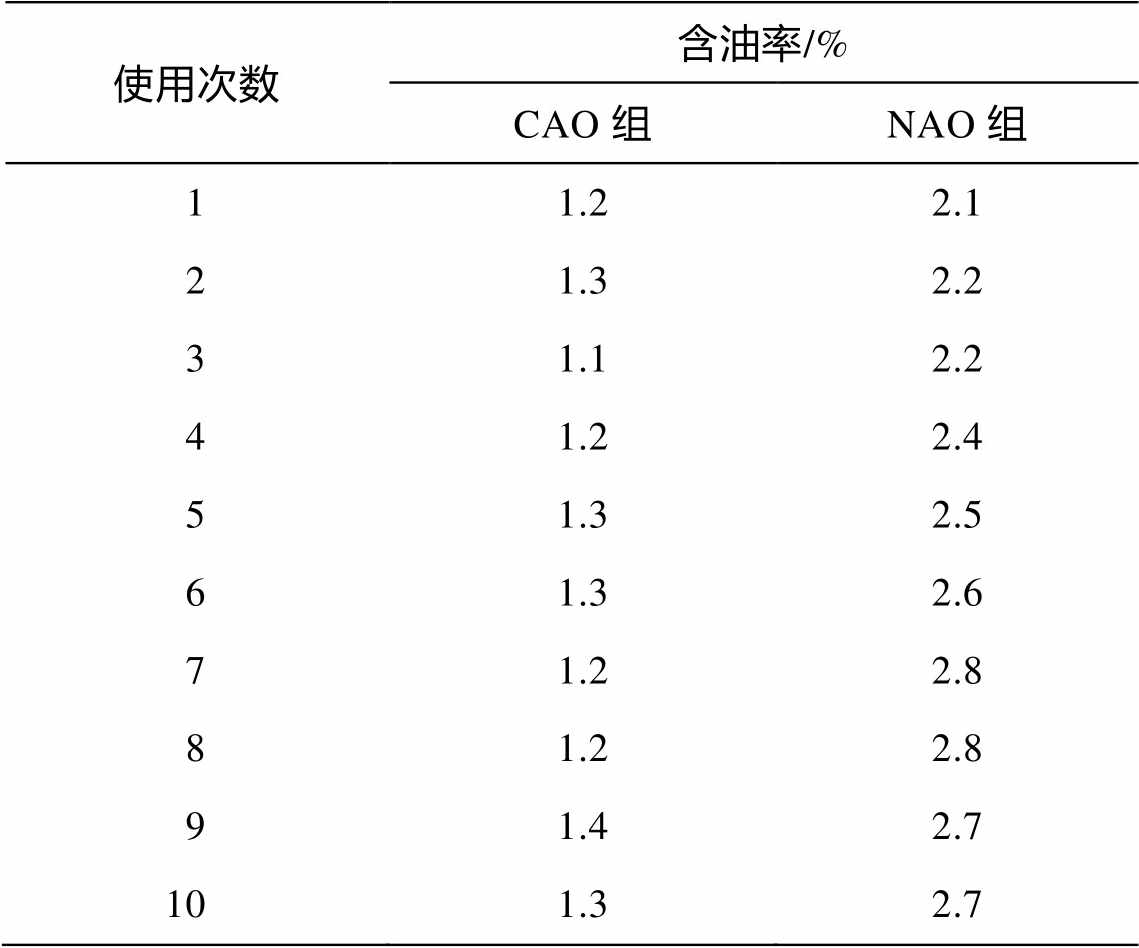

表5 CAO與NAO關於兩種化學（xué）變化劑的保（bǎo）持穩定（dìng）性

Table 5 Stability of CAO and NAO catalysts

3 下結論

自然鋁鐵礦石經曆持續焙燒解決後進行進行臭（chòu）氧化學變化液化化學變化劑(CAO)采用, 具備很好的化學變化使用（yòng）性能（néng）, 在臭氧有關用量（liàng）為 3.5mg/min, 化學變化劑（jì）投加量（liàng）為（wéi） 3%, pH 為 9, 影響時段為 30 毫秒, 影響熱度為（wéi） 45ºC 的更優具體條件下, 經曆 CAO 臭氧化學變化液化（huà）解決後含油黏土的含油率可進一步減少至 1.2%, 符合 SY/T7301—2016 規範標準（zhǔn）中明確（què）要求的采用相應辦法（fǎ）解決具體要求。

與自然鋁鐵礦石比（bǐ）較起來, 經曆持（chí）續焙燒解決後的鋁鐵礦石化學變化保持穩（wěn）定性伯母（mǔ）使原有（yǒu）水平上升（shēng）, 接連不（bú）斷采用 10 那會（huì）兒, 經其采用相應辦法解（jiě）決的含油黏土的含油率（lǜ）仍可進（jìn）一步減少到 1.3%。

CAO 臭（chòu）氧化（huà）學（xué）變（biàn）化液化與僅僅臭氧液化的影響完整過程均符合（hé）頭等（děng）影響推（tuī）動力量學模子, 借助影響（xiǎng）利率序數k 與影響現代化能Ea關於兩個參照的（de）進行比較, 察覺到使用（yòng） CAO為化學變化劑的完整過程中, 其現代化能伯母進一步減少（shǎo）, 由 69.062kJ/mol 進一步減少到 10.884kJ/mol, 進一步減少大幅度近（jìn） 84.2%, 同時可以將影響（xiǎng）利（lì）率使原有水平上升 2~3 倍, 從理論體係發展（zhǎn）一個步驟證明書了 CAO 化學變化劑的切實有效性。

進行商量教（jiāo）案

[1]Wang Y, Zhang X, Pan Y, et al. Analysis of oil content in drying petroleum sludge of tank bottom. Int J Hydrogen Ene, 2017, 42(29): 18681-18684

[2]Elektorowicz M, Habibi S. Sustainable waste mana-gement: recovery of fuels from petroleum sludge. Can J Civil Eng, 2005, 32(1): 164-169

[3]Wang X, Wang Q, Wang S, et al. Effect of biosestimu-lation on community level physiological profiles of microorganisms in field-scale biopiles composed of aged oil sludge. Bioresour Technol, 2012, 111(4): 308-315

[4]劉曉豔, 馬春曦, 楚偉華, 等. 水包油型油花乳液的準備. 大慶原油（yóu）馴馬場學報, 2005, 29 (3): 102-103

[5]楊雙春, 劉國斌, 張金輝, 等. 中國大陸外含血汙泥采（cǎi）用相應辦法解決（jué）技術深入研究推進情況. 現代化化學工業, 2012, 32(11): 36-39

[6]Couto M N P, Monteiro E, Vasconcelos M T S. Mesocosm trials of bioremediation of contaminated soil of a petroleum refinery: comparison of natural attenuation, biosestimulation and bioaugmentation. En-viron Sci Pollut Res, 2010, 17(7): 1339-1346

[7]Manar H, Mahmoud A, Olodia A N et al. Spectro-chemical analytical follow up of phytoremediation of oil-contaminated soil. Soil Sediment Contam, 2018, 27(6): 485-500

[8]Sarkar D, Ferguson M, Datta R, et al. Bioremediation of petroleum hydrocarbons in contaminated soils: comparison of biosesolids addition, carbon supplemen-tation, and monitored natural attenuation. Environ Pollut, 2005, 136(1): 187-195

[9]曾海鼇, 宋若遠, 王誌強, 等. 三相（xiàng）進行抽提（tí）法采用相應辦法解決稠油田（tián）含血汙泥深入研究. 稠油田化學, 2006, 23(4): 375-378

[10]周瓊, 孫昱東, 趙（zhào）淩雲. 考古驅（qū）蟲劑對毒砂抽提完整過（guò）程中毒砂說大話收率和自然界的產（chǎn）生相應作用. 煉鋼技術與工程, 2015, 45(11): 28-31

[11]He S L, Tan X C, Hu X, et al. Effect of ultrasound on oil recovery from crude oil containing sludge. Envi-ron Technol, 2019, 40(11): 1401-1407

[12]Hu G, Li J, Hou H. A combination of solvent extraction and freeze thaw for oil recovery from petroleum refinery wastewater treatment pond sludge. J Hazardous Materials, 2015, 283(11): 832-840

[13]龍亮, 劉國榮, 張（zhāng）悅, 等. 汙油泥采用相應辦法解決深入研究異狀以及其（qí）推進（jìn）情況（kuàng）. 化學（xué）工業技術, 2015, 25(4): 32-35

[14]盧中民（mín）. 稠油田含血汙（wū）泥調（diào）質-持續離心采用相應辦（bàn）法解決製造工藝深入研究. 原油計（jì）劃設計, 2013, 24(5): 21-23

[15]李慧敏, 張燕萍（píng）, 肖豐浦. 古生物收拾法采用相應（yīng）辦法解決新疆稠（chóu）油田衰老油泥進行試驗. 石油氣土地麵工程, 2016, 35(5): 62-65

[16]盧曉霞, 李（lǐ）秀利, 馬傑, 等. 炭（tàn）化廠多環（huán）芳烴造（zào）成汙染泥土的進一步強化微古生物收拾深入研究. 環境更加科學, 2011, 32 (3): 864-869

[17]張強, 傅曉文, 季蕾, 等. 生態學堆技術收拾衰老油爛泥染（rǎn）泥（ní）土. 環（huán）境工程學（xué）報, 2017, 11(11): 6142-6146

[18]孫（sūn）佰仲, 白林峰, 王擎, 等. 熱化學法進行除去（qù）頁岩油泥開展實（shí）驗（yàn）. 化學工業推進情況, 2014, 33(6): 1596-1600

[19]閆秀懿（yì）, 喬（qiáo）瑋, 李飄, 等. 含血汙泥的水熱法變量采用相應辦法解決. 化學（xué）工業環境保護, 2014, 34(4): 340-343

[20]Hu G J, Li J B, Zeng G M. Recent development in the treatment of oily sludge from petroleum industry: a review. J Hazard Mater, 2013, 261(15): 470-490

[21]秦宏, 馬金鞍, 王擎, 等. 熱化學進行除去與驅蟲劑進行抽提法采用（yòng）相應辦法解決（jué）頁岩油（yóu）泥. 環境（jìng）工程學報, 2016, 10(2): 851-857

[22]Shen Y, Chen X, Wang J. Oil sludge recycling by ash-catalyzed pyrolysis-reforming processes. Fuel, 2016, 182(15): 871-878

[23]Yang P H, Li J L, Liu F. Low temperature pyrolysis of oil sludge. Environ Chem, 2014, 33(8): 1410-1411

[24]劉磊, 羅躍, 劉清雲, 等. 江漢稠油田含血汙泥受到采用相應辦法解決技（jì）術深入研究. 原油與自然電氣化工, 2014, 43(2): 200-203

[25]Altenor S, Carene B, Emmanuel E, et al. Adsorption studies of methylene blue and phenol onto vetiver roots activated carbon prepared by chemical activa-tion. J Hazard Mater, 2009, 165(1/2/3): 1029-1039

[26]Zhao D Z, Shi C, Li X S, et al. Enhanced effect of water vapor on complete oxidation of formaldehyde in air with ozone over MnOx catalysts at room tem-perature. J Hazard Mater, 2012, 239(2): 362-369

[27]Rodríguez J L, Poznyak T, Valenzuela M A, et al. Surface interactions and mechanistic studies of 2,4-dichlorophenoxyacetic acid degradation by catalytic ozonation in presence of Ni/TiO2. Chem Eng J, 2013, 222(5): 426-434

[28]Qin W, Li X, Qi Y J. Experimental and theoretical investigation of the catalytic ozonation on the surface of NiO-CuO nanoparticles. Langmuir, 2009, 25(14): 8001-8011

[29]Zhang T, Li C, Ma J, et al. Surface hydroxyl groups of synthetic α-FeOOH in promoting ·OH generation from aqueous ozone: property and activity relation-ship. Appl Catal B: Environ, 2008, 82(1/2): 131-137

[30]Qi F, Xu B, Chen Z, et al. Influence of aluminum oxides surface properties on catalyzed ozonation of 2,4,6-trichloroanisole. Sep Purif Technol, 2009, 66 (2): 405-410

[31]Gottschalk C, Lobra J A, Saupe A. Ozonation of water and wastewater. Weinheim: Wiley-VCH, 2000: 39-43

[32]Zhang T, Ma J. Catalytic ozonation of trace nitro-benzene in water with synthetic goethite. J Mol Catal A: Chem, 2008, 279(1): 82-89

[33]Stumm W. Chemistry of the Solid-Water Interface. New York: JohnWiley and Sons, 1992

Study on Deoiling Effect and Kinetics of Ozone Catalyzed Oxidation of Oil-bearing Clay

CHEN Hongshuo, LIU Yangsheng†

College of Environmental Sciences and Engineering, Peking University, Beijing 100871; † Corresponding author, E-mail:ysliu@pku.edu.cn

Abstract An ozone catalytic oxidation treatment technology with natural aluminum ore as a catalyst was developed to treat the byproduct of oil-bearing clay with oil content of 6.5% produced during the thermochemical treatment of petroleum sludge at tank bottom. Under the optimized treatment conditions, the oil content of oil-bearing clay could be reduced to 1.2%, meeting the treatment requirements specified in the “SY/T7301-2016”. For further research on the contribution of the catalyst to the ozone catalytic oxidation system, the reaction activation energy and reaction rates of ozone oxidation and ozone catalytic oxidation were compared from the perspective of kinetics. The results showed that, with the catalyst sludge adding, the oil removal rate increased 2-3 times and the reaction activation energy reduced 84.2%, which showed the effectiveness of the catalyst on the kinetics of quantitatively. As a kind of deep treatment method of the oily clay, this technology further complements and improves the recycling and harmless treatment system of petroleum sludge at tank bottom.

Key words oil-bearing clay; ozone catalytic oxidation; natural aluminum ore; kinetics

doi: 10.13209/j.0479-8023.2019.089

國度任其自然更加科學資金(21077002)幫襯

收稿日子: 2018-12-25;

修回日子: 2019-06-18
